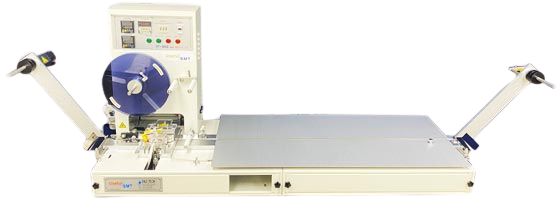

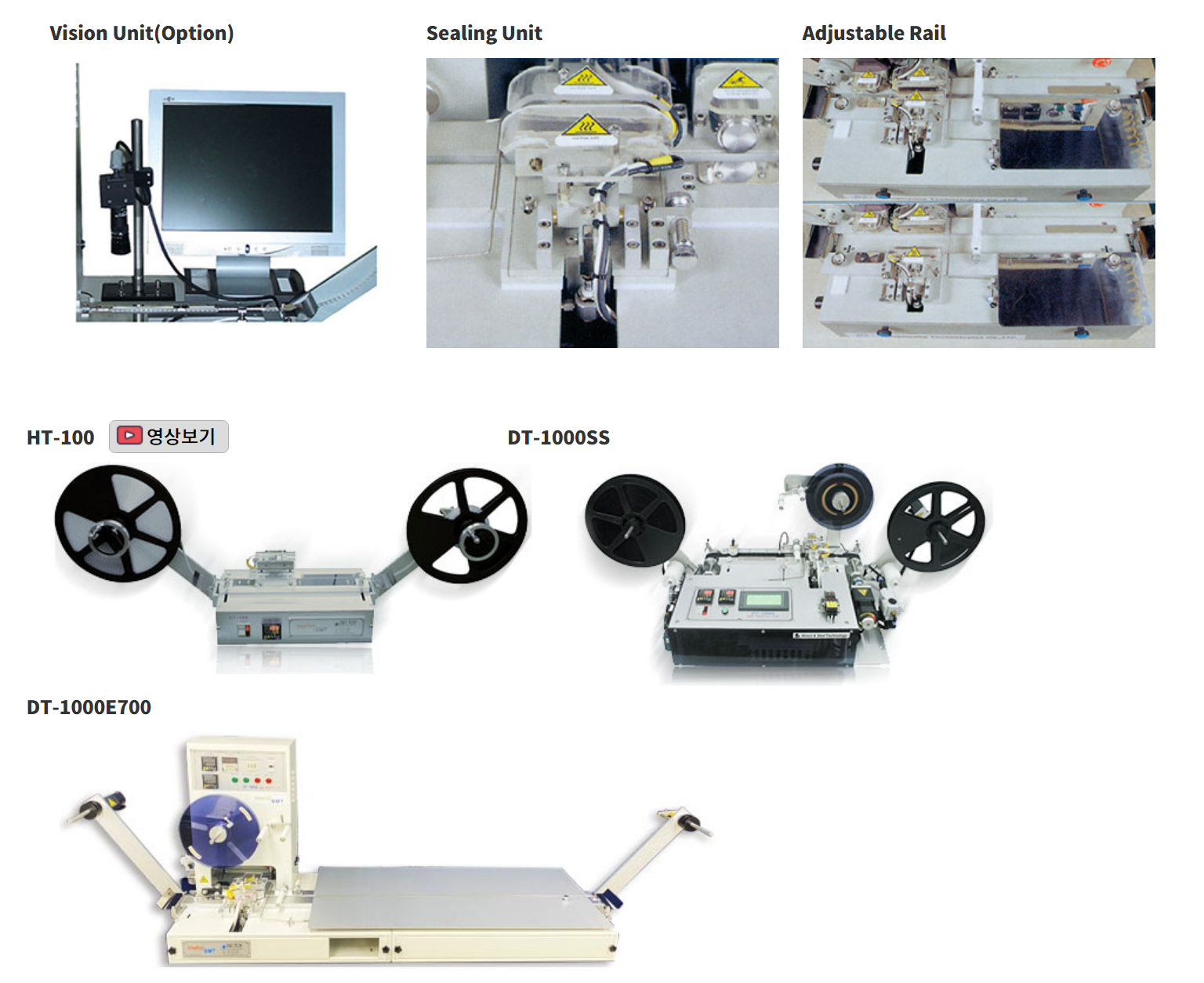

Taping Machine
 | 다양한 size의 Taping이 가능
|
 | Tool 교체가 필요하지 않음
|
 | 간편한 조작성
|
 | 고속성
|
 | 다양한 기능성
|
| 범용성
|
| 확장성(Option)
|
| 안정성
|
SPEC (DT-1000S)
| 항목 | 세부사항 |
|---|---|
| Applicable Devce | ALL SMD Type Component |
| Sealing Type | Up-Down Method |
| Ambient Temperature Range For Assured Performance | 5℃~35℃(41~95℉) |
| Power Source | 220V AC, 50/60Hz (Optional 110V) |
| Compressed Air | 5Kg/㎠ at Oil Free Dry Air |
| Carrier Tape Width | 8~88mm |
| taping Capacity | Max. 6000ea/hour (System Speed) |
| Adjustable Sealing Time | 0.1~0.9sec |
| Adjustable Sealing Temp | 40℃~230℃ |
| Rail Width Setting | Hand Work Type |
| Machine | Drive Unit, Base, Reel Support Arm |
| Main Control | PLC |
| Control Board | Relays, Temp Controller, Operation Switch, Sensor etc.. |
| Drive | Index wheel Type |
| Outside | 2050(L)x450(W)x630(H)mm |
| Weight-Bare Taping M/C Only | 35Kg |
