제조 환경에 완벽하게 적합

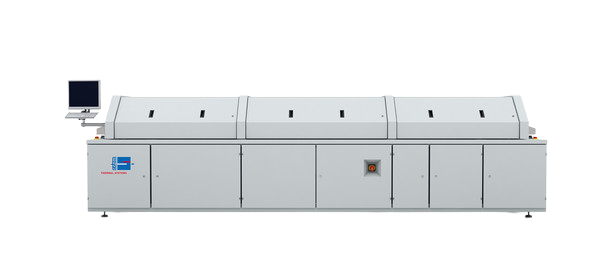

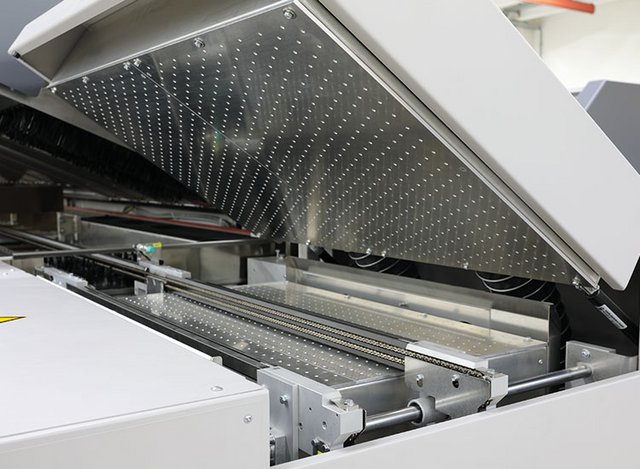

Vision 시리즈의 대류 납땜 시스템은 다양한 길이와 다양한 운송 옵션으로 제공됩니다. 이 모듈식 시스템 개념은 생산 공정에서 엄청난 유연성을 제공합니다. 유연한 전송 시스템 덕분에 VisionXS는 전송 트랙 및 전송 속도 측면에서 요구 사항에 따라 개별적으로 설정할 수 있습니다. 통합 냉간 응축 옵션은 시스템 뒷면의 냉각 필터를 쉽게 교체할 수 있기 때문에 시스템의 간단한 청소 및 유지 보수를 보장합니다. 시스템의 유지 보수는 지속 가능한 재료와 내구성있는 구성 요소의 사용 덕분에 더욱 사용자 친화적으로 이루어집니다. 전력 냉각 장치를 사용하면 안정적인 분위기의 다단 냉각 공정에서 가능한 한 부드러운 방식으로 어셈블리를 냉각 할 수 있습니다.
확장된 냉각 라인
특히 대형, 고질량 또는 민감한 어셈블리의 경우 표준 냉각 용량이 필요한 냉각 구배를 준수하기에 충분하지 않은 경우가 있습니다. 여기의 요구 사항을 충족하는 제어 가능한 냉각 시스템이 필요합니다. 우리의 시험과 테스트를 거친 표준 냉각 라인 외에도, 우리는 냉각 영역을 확장하거나 추가 밑면 냉각을 추가 할 수 있습니다.

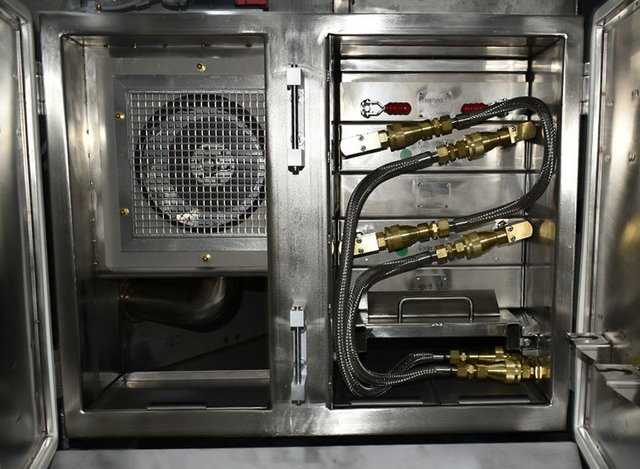

모든 산업 공정과 마찬가지로 SMT 제조는 공정주기에서 제거해야하는 물질을 생성합니다 : 납땜 연기, 납땜 연기 또는 기타 유기 화합물과 같은 물질 (잔류 물)은 솔더 페이스트, 회로 기판 또는 구성 요소에서 방출됩니다. 당사의 효과적인 잔류 물 관리 시스템은 공정 가스를 철저하고 안정적으로 청소하고 시스템을 깨끗하게 유지합니다. 이를 통해 최고의 납땜 품질, 최소 가동 중지 시간 및 긴 서비스 수명을 보장합니다.
빠른 배기로, 공정 분위기는 원하는 온도 변화를 달성하기 위해 매우 짧은 시간 내에 추출됩니다. 프로세스 가스는 냉각 라인의 사내 추출 시스템을 사용하여 추출됩니다. 빠른 배기는 프로그램이 더 추운 프로파일로 변경될 때 자동으로 활성화됩니다. 온도가 프로그램에 의해 지정된 허용 오차 구역에 있을 때, 빠른 배기는 자동으로 비활성화됩니다. 질소 분위기에서 납땜 공정의 경우, 질소를 첨가하여 원하는 잔류 산소 값을 재설정해야 합니다.
