Pillarhouse Selective Soldering Solutions

등록일 : 2022-11-15

#기업 소개 #제품 소개
ORISSA SYNCHRODEX
Flexible, in-line, modular selective soldering system

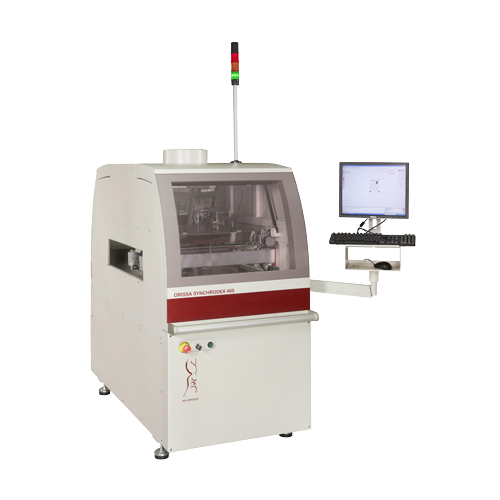

특허받은 디자인의 드롭젯 플럭서와 함께 표준으로 제공되는 오리사 싱크로덱스는 상단 예열 기능(옵션) 이전 또는 도중에 정확하고 제어된 플럭스 증착을 제공합니다. 예열은 최적의 온도 프로파일 조절을 위해 옵션 상단 폐쇄 루프 고온계 시스템을 통해 제어할 수 있습니다.

유지 보수가 적은 솔더 수조 및 펌프 메커니즘은 3 축으로 움직입니다. 솔더는 당사의 입증된 기술인 싱글 포인트 AP 노즐 설계를 사용하여 적용되며 특허받은 나선형 솔더 리턴 투 수조 기술을 통합하여 솔더 볼의 가능성을 줄이면서 웨이브 안정성을 높입니다.
이 시스템은 또한 Jet-Wave, Wide-Wave 및 전용 다중 튜브 단일 딥 솔더 기술과 함께 최신 세대의 마이크로 노즐을 수용할 수 있습니다.
모든 Pillarhouse 시스템과 마찬가지로 납땜 공정은 납땜 공정에 불활성 분위기를 제공하고 산화 방지를 지원하는 뜨거운 질소 커튼으로 향상됩니다. 이 프로세스는 조인트에 국부적 인 예열을 제공하여 국부적 인 구성 요소에 대한 열 충격을 줄입니다.
Orissa Synchrodex는 PCB 이미지 디스플레이가 있는 Windows 기반의 'Point & Click' 인터페이스인 PillarCOMMX를 통해 PC로 제어됩니다. 또한 PillarPAD 오프라인 패키지를 통해 작업자는 Gerber 데이터를 사용하여 기계와 독립적으로 프로그램을 생성할 수 있습니다.®
ORISSA FUSION
High speed, in-line, multi-platform selective soldering system

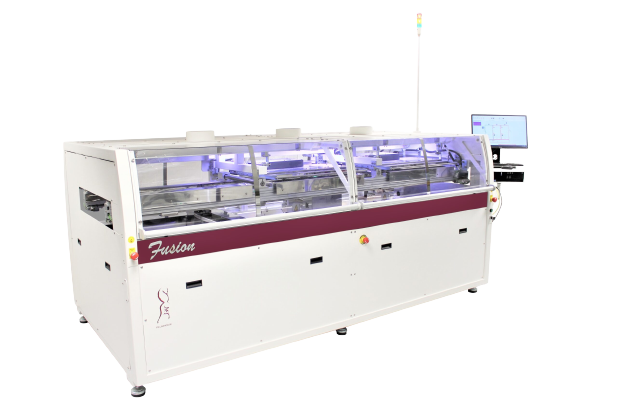

고속 PCB 전송을 통합한 Orissa Fusion 플랫폼은 현재 시장에 비해 저렴한 비용으로 라인 길이를 줄이며 최고의 유연성을 제공합니다.

ORISSA FUSION은 두 가지 프레임 크기로 제공됩니다.

퓨전 컴팩트
3스테이션 셀 Fusion 3 Compact(플럭서, 예열, 납땜)는 최대 381mm x 430mm의 PCB를 처리하도록 구성할 수 있으며 요청 시 더 큰 PCB 처리 크기를 사용할 수 있습니다. 납땜 능력을 높이기 위해 이 동일한 장치를 플럭서/예열 및 2개의 납땜 모듈로 구성할 수 있습니다.

퓨전 표준
표준 4스테이션 셀 Fusion 4(플럭서, 예열, 납땜, 납땜)는 최대 381mm x 430mm의 PCB를 처리하도록 구성할 수 있으며 요청 시 더 큰 PCB 처리 크기를 사용할 수 있습니다. 고속 응용 분야의 경우 이 동일한 장치를 플럭서/예열 및 최대 5개의 히터 옵션이 있는 최대 3개의 납땜 모듈로 구성할 수 있습니다.
각 Orissa Fusion 솔더 셀은 현재 사용 가능한 모든 Pillarhouse 솔더 기술(커스텀 딥, 멀티딥, 제트 웨이브 및 단일 포인트 AP에서 특허 받은 1.5mm 마이크로노즐까지)로 구성할 수 있습니다.
쉽고 신속한 비접촉 솔더 포트 전환은 선택 사양인 가열식 포트 교환 트롤리를 통해 촉진됩니다.

ORISSA SYNCHRODEX COMBO
In-line or stand-alone fluxer/pre-heater
이 컴팩트한 모듈식 인라인 시스템은 차세대 Synchrodex 납땜 셀과 동일한 설계 개념을 사용하며, 온보드 플럭싱 및 예열 기능이 있는 단일 납땜 장치를 사용하는 것과 비교할 때 사용자에게 공정 시간을 크게 단축합니다. 또한 기존의 3개 모듈, 플럭싱, 예열 및 선택적 납땜 작업 셀에 비해 설치 공간을 줄이고 비용을 절감합니다.

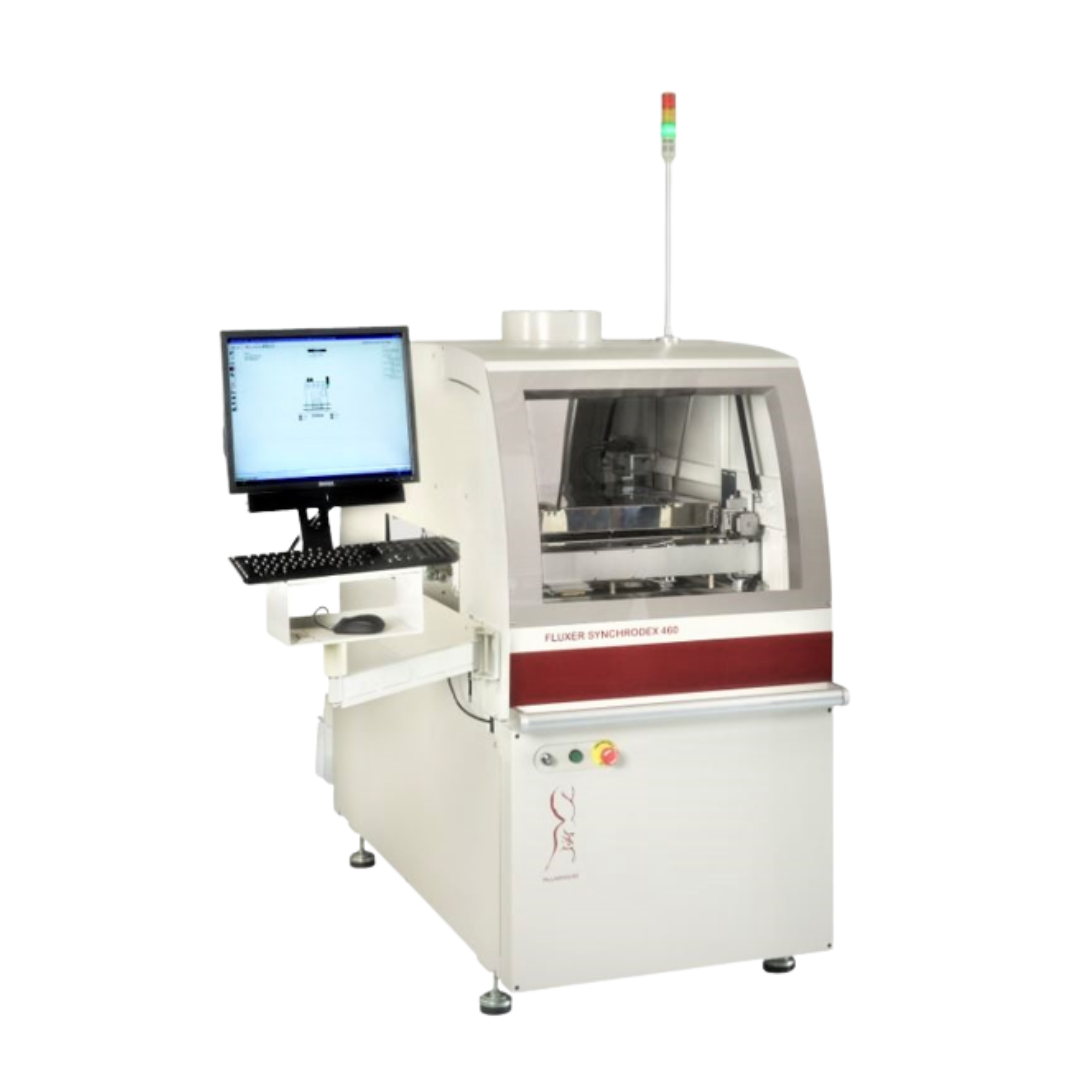

ORISSA SYNCHRODEX COMBO는 선택적 납땜 장치와 함께 작동하며 드롭젯 또는 초음파 플럭스 헤드와 상단 및 하단 IR 예열 기능으로 구성할 수 있습니다. 추가 사이클 시간 단축을 위해 트윈 피치 플럭스 헤드를 사용할 수 있습니다.

ORISSA SYNCHRODEX COMBO는 XY 포지셔닝 시스템을 사용하여 필요에 따라 플럭스 헤드를 배치합니다. Drop-Jet 플럭스 헤드는 표준으로 제공되며 초음파 헤드는 대안으로 또는 표준 헤드에 추가로 주문됩니다. 두 시스템 모두 보드에 증착되는 플럭스를 정밀하게 제어합니다.
기계의 프로그래밍 및 제어는 Windows 기반 PillarCOMMX 소프트웨어를 사용하는 PC를 통해 이루어집니다. 프로그램 및 기계 구성은 고객이 선택할 수 있는 다단계 암호 보안 시스템으로 보호됩니다.®
이 기계는 다양한 보드 레이아웃을 수용하도록 자유롭게 프로그래밍 할 수 있습니다. 각 플럭스 조인트는 자체 필수 파라미터 세트로 개별적으로 프로그래밍할 수 있습니다. 프로그래밍 시스템은 구성 요소 데이터 라이브러리를 사용하여 유사한 조인트의 수량이 동일한 플럭스 데이터 개요를 사용할 수 있도록 합니다. 시각적으로 지원되는 자체 학습 정렬을 통해 빠르고 정확한 보드 프로그래밍이 가능합니다.
ORISSA SYNCHRODEX PRO
Enhanced, flexible, in-line, modular selective soldering system
모듈식 시스템으로 설계된 Synchrodex Pro 인라인 장비 제품군은 여러 모듈을 함께 배치할 때 고속 처리량으로 업그레이드할 수 있는 기능과 함께 최고의 유연성을 제공합니다.

표준 Orissa Synchrodex Pro 솔더 모듈은 온보드 드롭-제트 플럭스 헤드와 함께 제공되며 폐쇄 루프 고온계 제어에 연결된 상단 및 하단 슬라이드 인/아웃 적외선 예열을 제공합니다. Pillarhouse는 또한 전용 플럭싱 및/또는 I.R./대류 가열 모듈로 작동하도록 프레임 크기를 구성할 수 있으며, 솔더 모듈과 인라인으로 배치하면 생산 처리량이 크게 증가합니다.
당사의 1600mm 솔더 모듈은 단일 또는 이중 수조 작동 형식을 사용하여 PCB를 처리할 수 있는 기능을 제공합니다. 단일 수조 작동은 단일 610mm x 610mm PCB에서 대체 노즐 프로세스를 허용합니다. 이중 목욕 작동은 420mm x 610mm PCB에서 납땜 유연성을 높이기 위해 이중 보드, 동시, 독립 노즐 프로세스를 허용합니다. Pillarhouse의 독특하고 유연한 접근 방식은 컨베이어 섹션의 소프트웨어 제어 기계식 3핀 스톱 배열을 통해 촉진되어 단일 또는 이중 PCB 관리가 가능합니다.
XL 프레임 크기를 사용할 때 1143mm x 610mm의 가장 큰 PCB 처리 기능을 달성할 수 있습니다.
Orissa Synchrodex Pro는 싱글 포인트 AP-1, 특허받은 1.5mm 마이크로노즐, 제트 웨이브 및 커스텀 멀티 딥을 포함하여 현재 사용 가능한 모든 필러하우스 솔더 기술로 구성할 수 있습니다. 쉽고 신속한 비접촉 솔더 포트 전환은 선택 사양인 가열식 포트 교환 트롤리를 통해 촉진됩니다.
Synchrodex Pro는 PCB 이미지 디스플레이가있는 Windows 기반의 'Point & Click'인터페이스 인 차세대 PillarCOMM.NET 을 통해 PC에 의해 제어됩니다. 또한 PillarCOMM.NET 에는 작업자가 Gerber 데이터를 사용하여 기계와 독립적으로 프로그램을 생성할 수 있는 오프라인 패키지가 있습니다.®

Jade Pro

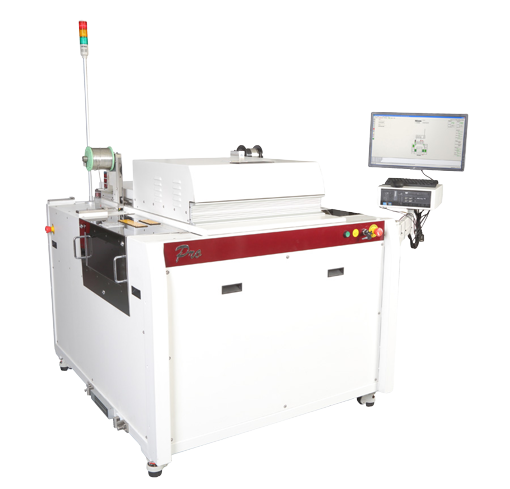

Jade Pro는 최대 457mm x 508mm의 PCB 또는 팔레트를 수용할 수 있는 범용 조정 가능한 툴링 캐리어를 통합한 핸드로드 시스템입니다.표준으로 Jade Pro는 듀플렉스 트윈 솔더 배스 배열로 구성됩니다. 이 트윈 독립형 Z 축 솔더 배스 배열은 단일 공정 프로그램 내에서 두 가지 다른 노즐 팁 크기를 사용할 수 있도록 허용하여 생산 유연성을 높이며, 이는 PCB의 특정 영역 내에서 공정 요구 사항에 따라 할당 될 수 있습니다. 또는 이 단일 기계 설정 내에서 다양한 솔더 합금을 활용할 수 있습니다.Jade Pro 시리즈는 PCB 이미지 디스플레이가있는 Windows 기반 'Point & Click'인터페이스 인 PillarCOMM을 통해 PC로 제어됩니다.®또한 PillarPAD 오프라인 프로그래밍 패키지를 통해 작업자는 Gerber 데이터를 사용하여 기계와 독립적으로 프로그램을 생성할 수 있습니다.


Jade Handex

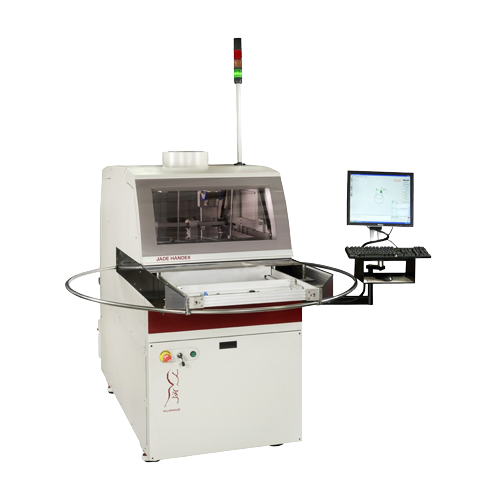

Jade Handex에는 혁신적인 트윈 PCB 로터리 테이블 운송 시스템이 장착되어 있어 제품 가공 중에 동시에 로드/언로드할 수 있습니다.

당사의 특허받은 차세대 Drop-Jet 설계 플럭서는 가압 플럭스 챔버의 빠르고 효과적인 플러싱을 제공합니다. 이는 Jade Handex 유지보수 수준을 최소한으로 유지하는 동시에 더 높은 고형분 함량의 플럭스와 수용성 플럭스를 사용할 수 있도록 도와줍니다.이 시스템의 엔트리 레벨 철학의 일환으로 PCB에 대한 액세스를 제한하지 않으면서 3축의 움직임으로 움직이는 새로 설계된 낮은 유지보수 솔더 배스 및 펌프 메커니즘이 개발되었습니다. 솔더는 AP-1 노즐 설계 또는 맞춤형 특수 노즐을 통해 입증된 기술을 사용하여 적용되며, 특허받은 나선형 솔더 리턴 투 배스 기술을 통합하여 솔더 볼링 가능성을 줄입니다.보다 정교한 Pillarhouse 시스템과 마찬가지로 납땜 공정은 불활성 고온 질소 커튼으로 향상되어 납땜 공정에 불활성 분위기를 제공하여 산화 방지를 지원합니다. 이 프로세스는 조인트에 국부적 인 예열을 제공하여 국부적 인 구성 요소에 대한 열 충격을 줄입니다.Jade Handex는 PCB 이미지 디스플레이가 있는 Windows 기반 "Point & Click" 인터페이스인 PillarCOMMX를 통해 PC로 제어됩니다. 또한 PillarPAD 오프라인 패키지를 통해 작업자는 Gerber 데이터를 사용하여 기계와 독립적으로 프로그램을 생성할 수 있습니다.®

보다 많은 제품에 대한 정보는 Pillarhouse Website에서 확인 가능합니다.


출처 : Pillarhouse Website <<< Click!
